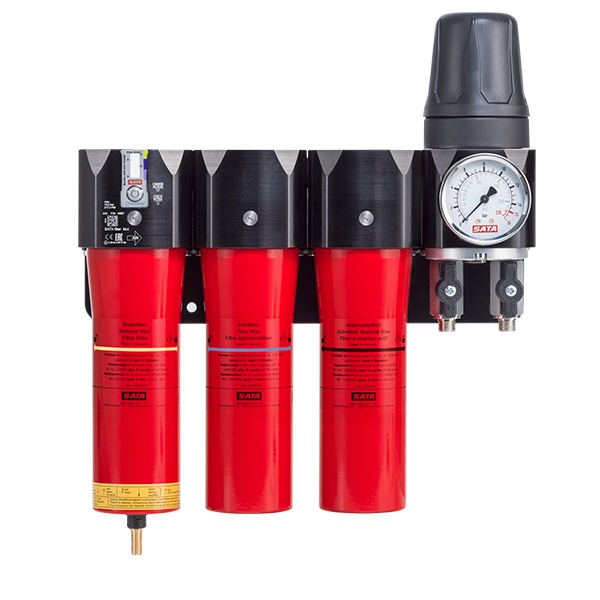

SATA filter 524 / 544 / 564 / 584

Druckluft Kombi-Filter SATA filter 524 / 544 / 564 / 584

Die SATA filter Serie der 500er Baureihe ist wahlweise als einstufiger Sinterfilter mit Wasser- und Ölabscheider, als zweistufigen Kombifilter bestehend aus Sinter- und Feinfilter oder mit zusätzlichem gesinterten Aktivkohlefilter als dreistufige Filtereinheit erhältlich. Optional ist auf das Aktivkohlemodul zur Nachrüstung vom 2-stufigen auf den 3-stufigen Filter per Stecksystem erhältlich.

• Sehr hoher Luftdurchsatz: 3.600 NL/min bei 6 bar
• Lufteingang: 1/2 Zoll
• Zwei Abgangshahnen: 1/4 Zoll

Technische Daten:

• Lufteingang: G ½“ i innen
• Luftausgang: ¼“ Außengewinde
• Max. Eingangsbetriebsüberdruck: 15,0 bar
• Max. Abgangsbetriebsüberdruck: 15,0 bar
• Luftdurchsatz bei 6 bar: 3800 Nl/min
• Umgebungstemperatur: max. 120 °C
• Bei Verwendung von Aktivkohle: max. 60 °C

Vorteile

• Höhere Schadstoffaufnahme (im Vgl. zu SATA filter 484) durch neuen gesinterten Aktivkohlefilter
• Standzeitsynchronisation: Filterwartung aller Stufen einheitlich nur alle 6 Monate erforderlich
• Wartungsfreier Bajonettverschluss mit haptischem und akustischem Feedback
• Perfekter Sitz der Feinfilter- und Aktivkohlefilterpatronen durch Einlegen – keine Verschraubung oder zusätzliche Dichtungen erforderlich
• Einfache Erweiterung von SATA filter 544 auf 584 durch einfaches Stecksystem möglich
• Wartungsfreie Dichtungselemente
• Leitungsanschluss wahlweise von links, oder rechts möglich
• Luftdurchsatz bei 6 bar: 3.800 Nl/min

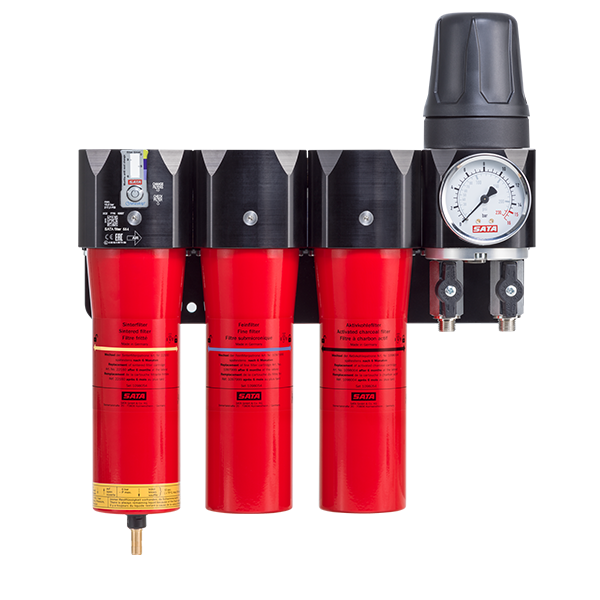

SATA filter 584: 3-stufiger Kombifilter bestehend aus Druckminderer, Sinterfilter, Feinfilter und Aktivkohlefilter

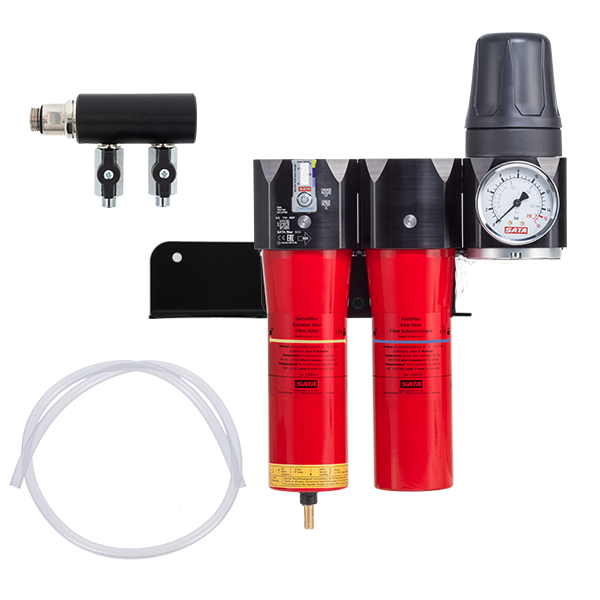

SATA filter 544: 2-stufiger Kombifilter bestehend aus Druckminderer, Sinterfilter und Feinfilter

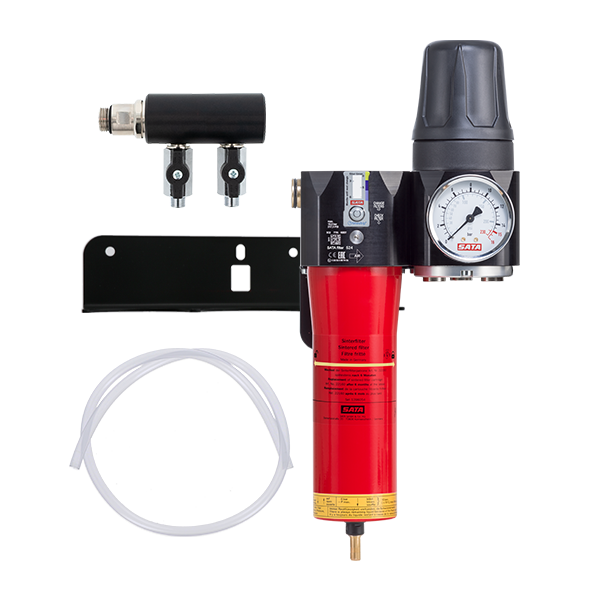

SATA filter 524: 1-stufiger Sinterfilter mit Druckminderer

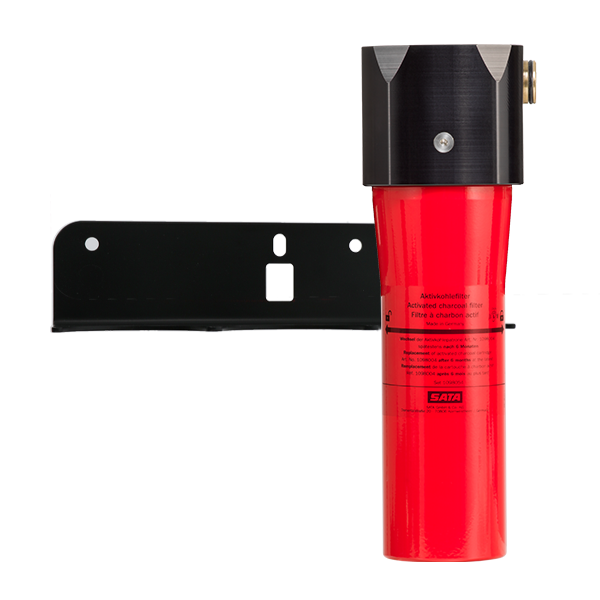

SATA filter 564: 1-stufiger Aktivkohlefilter zur Nachrüstung eines SATA filter 544 auf SATA filter 584
